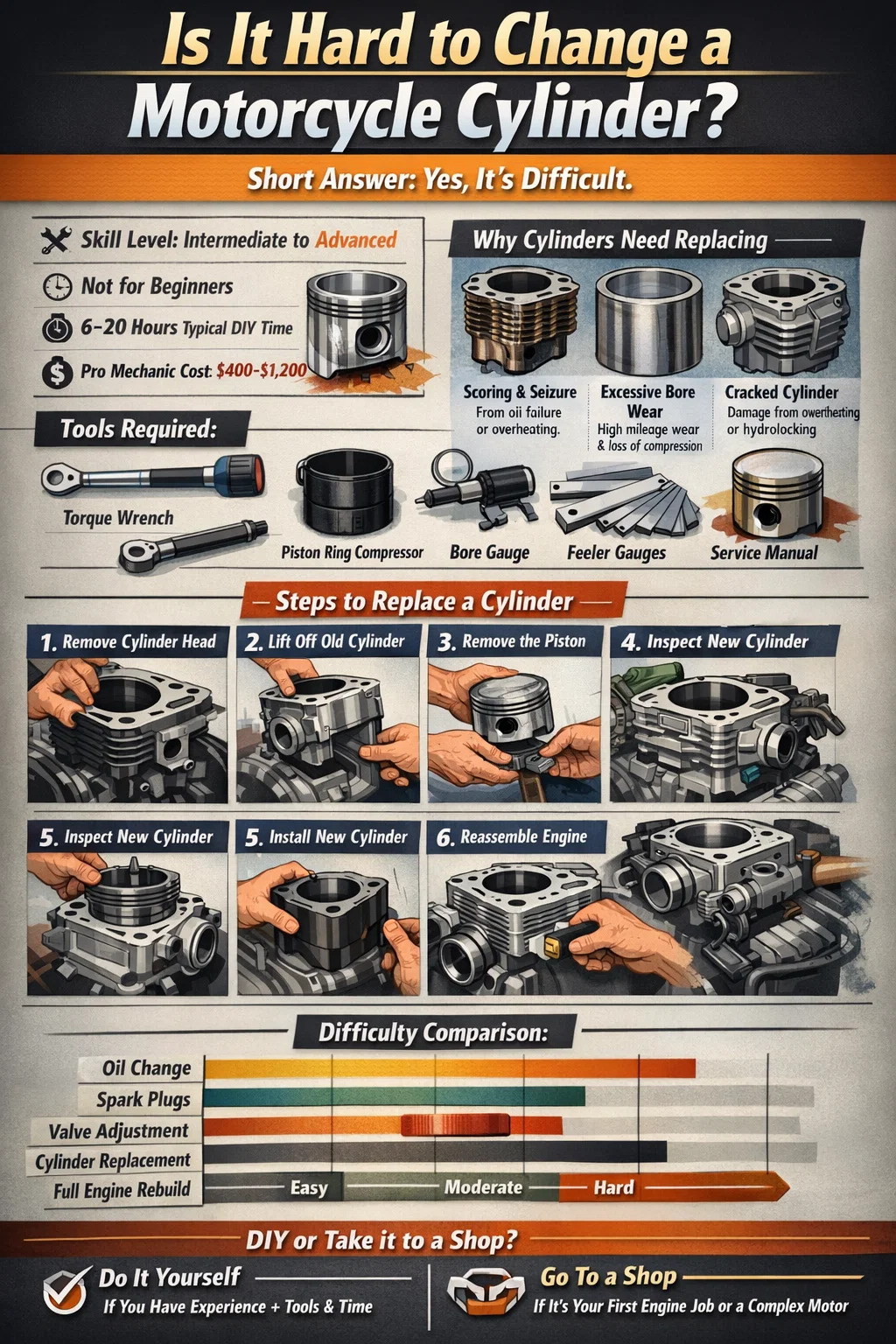

Ist es schwierig, einen Zylinder zu wechseln?

Ist es schwierig, einen Motorradzylinder zu wechseln? Die kurze Antwort zuerst

Der Austausch eines Motorradzylinders ist mäßig bis sehr schwierig Abhängig von der Motorkonfiguration Ihres Fahrrads, Ihrer mechanischen Erfahrung und den verfügbaren Werkzeugen. Es handelt sich nicht um einen Job für Anfänger. Für die meisten Fahrer, die noch keine Erfahrung mit der Motorüberholung haben, dauert der Prozess etwas länger 6 bis 20 Stunden auf mehrere Sitzungen verteilen. Ein professioneller Mechaniker berechnet normalerweise zwischen 400 $ und 1.200 $ Arbeitsaufwand allein, was Ihnen ein Gefühl für die Komplexität vermittelt.

Dennoch ist es vielen Heimmechanikern mittlerer Stufe mit sorgfältiger Vorbereitung, dem richtigen Werkstatthandbuch und Geduld gelungen, einen Motorradzylinder erfolgreich auszutauschen. Es ist nicht unmöglich – es erfordert nur Respekt vor dem Prozess. Wenn Sie bereits Ventileinstellungen, Top-Umbauten oder ähnliche Motorarbeiten durchgeführt haben, verfügen Sie bereits über viele der erforderlichen Grundkenntnisse.

Dieser Leitfaden deckt jeden Aspekt ab: Warum Zylinder ausgetauscht werden müssen, was die Arbeit eigentlich Schritt für Schritt umfasst, welche Werkzeuge benötigt werden, wie viel es kostet, wie lange es dauert und wo Fehler gemacht werden. Am Ende können Sie eine fundierte Entscheidung darüber treffen, ob Sie das Problem selbst in Angriff nehmen oder es einer Werkstatt überlassen.

Warum sollten Sie a ändern? Motorradzylinder überhaupt?

Ein Motorradzylinder verschleißt nicht nach einem vorhersehbaren Zeitplan, wie es bei Bremsbelägen der Fall ist. Der Austausch oder die Überholung des Zylinders ist aufgrund spezifischer Fehlerarten erforderlich, von denen die meisten erkennbare Symptome hervorrufen, bevor es zu einem Totalausfall des Motors kommt.

Wertung und Beschlagnahme

Riefenbildung an der Zylinderwand entsteht, wenn der Kolben oder die Kolbenringe direkten metallischen Kontakt mit der Zylinderbohrung haben. Dies ist in der Regel auf einen Schmierfehler zurückzuführen – zu wenig Öl, die Verwendung einer falschen Ölsorte oder ein Ausfall der Ölpumpe. Sobald Riefen entstehen, weist die Zylinderbohrung vertikale Kratzer auf, die den Ölfilm zerstören und den Verschleiß katastrophal beschleunigen. Ein festgefressener Motor, bei dem der Kolben an der Zylinderwand blockiert und sich nicht mehr dreht, erfordert fast immer einen Austausch des Zylinders sowie einen neuen Kolben und neue Ringe.

Übermäßiger Bohrungsverschleiß bei hoher Laufleistung

Jeder Motorradzylinder verschleißt bei jedem Verbrennungszyklus leicht. Mit der Zeit wird die Bohrung unrund oder überdimensioniert und überschreitet die Werkstoleranz. Die meisten Hersteller geben eine maximale Verschleißgrenze von an 0,05 bis 0,10 mm über den Standardbohrungsdurchmesser hinausgehen. Sobald diese Schwelle überschritten wird, sinkt die Kompression, der Ölverbrauch steigt und die Leistung sinkt spürbar. Fahrräder mit hoher Laufleistung – insbesondere solche mit mehr als 50.000 Kilometer bei starker Beanspruchung erreichen oft dieses Stadium.

Gebrochener oder beschädigter Zylinder

Physische Schäden durch Überhitzung, Wasseraufnahme (Hydrolocking) oder Stöße können einen Zylinder brechen lassen. Ein gerissener Zylinder erfordert fast nie eine Reparatur – ein Austausch ist die einzig praktikable Option. Zu den Symptomen gehören eine Vermischung des Kühlmittels mit dem Öl, eine starke Überhitzung ohne ersichtlichen Grund und ein Kompressionsverlust an einem Zylinder bei einem Mehrzylindermotor.

Leistungssteigerungen

Manche Fahrer tauschen aus Leistungsgründen absichtlich einen Motorradzylinder aus, indem sie einen Big-Bore-Satz einbauen, der den Hubraum erhöht. Beispielsweise könnte ein übliches Upgrade eines 250-cm³-Einzylindermotors darin bestehen, den serienmäßigen Zylinder und Kolben durch einen 270-cm³- oder 300-cm³-Big-Bore-Satz zu ersetzen. Dies erfordert eine sorgfältige Abstimmung des Verdichtungsverhältnisses, der Vergaserdüsen- oder Kraftstoffeinspritzzuordnung, der Neinckenwellensteuerung und des Auspuffs, um eine tatsächliche Leistungssteigerung zu erzielen.

Wie ein Motorradzylinder tatsächlich funktioniert: Womit Sie es zu tun haben

Bevor Sie mit Arbeiten am Motor beginnen, sollten Sie sich mit der Funktion der Komponente vertraut machen, um die Arbeit zu entschlüsseln und kostspielige Fehler zu vermeiden.

Der Motorradzylinder ist das fassförmige Gehäuse, in dem sich der Kolben auf und ab bewegt. Es sitzt zwischen dem Zylinderkopf (der die Ventile und den Brennraum enthält) und dem Kurbelgehäuse (in dem sich die Kurbelwelle und das Getriebe befinden). Bei jedem Verbrennungsvorgang wird der Kolben durch die Zylinderbohrung nach unten gedrückt und der Druck über die Pleuelstange und die Kurbelwelle in eine Drehbewegung umgewandelt.

Die Zylinderbohrung verfügt über eine präzise bearbeitete Oberfläche – typischerweise ein kreuzschraffiertes Honmuster –, die einen dünnen Ölfilm zur Schmierung der Kolbenringe hält. Die Ringe selbst bilden eine nahezu perfekte Abdichtung zwischen Kolben und Bohrung und verhindern so das Entweichen von Verbrennungsgasen nach unten (Blowby) und das Eindringen von Öl in die Brennkammer.

Bei luftgekühlten Motoren verfügt der Zylinder über Außenrippen zur Wärmeableitung. Bei flüssigkeitsgekühlten Motoren enthält der Zylinder Wassermantelkanäle, die das Kühlmittel zirkulieren lassen. Dieser Unterschied ist bei der Demontage von enormer Bedeutung – bei flüssigkeitsgekühlten Systemen muss das Kühlsystem entleert werden, bevor der Zylinder entfernt wird.

Viele moderne Motorradzylinder verwenden eine Stahl- oder Gusseisenhülse, die in einen Aluminium-Außenkörper eingepresst ist. Andere verwenden eine Nikasil- oder ähnliche Beschichtung, die direkt auf die Aluminiumbohrung aufgetragen wird. Mit Nikasil ausgekleidete Zylinder können in den meisten Fällen nicht aufgebohrt und neu ummantelt werden – Sie müssen vollständig ausgetauscht werden, wenn die Bohrung über die Spezifikation hinaus beschädigt ist, was sich erheblich auf Ihre Reparaturmöglichkeiten und Ihr Budget auswirkt.

Erforderliche Werkzeuge zum Wechseln eines Motorradzylinders

Der Mangel an geeigneten Werkzeugen ist der Hauptgrund dafür, dass selbstgebaute Zylinderarbeiten fehlschlagen. Die Verwendung falscher Werkzeuge kann zum Abisolieren von Gewinden, zur Beschädigung der Passflächen oder zu einem falschen Drehmoment führen, das nach dem Zusammenbau zum sofortigen Ausfall des Motors führt.

• Eine Qualität Drehmomentschlüssel Kann in Newtonmetern angezeigt werden (deckt normalerweise den Bereich von 10–100 Nm für Zylinderschrauben ab)
• Kompletter Satz metrischer Steckschlüsseleinsätze und Ringmaulschlüssel (die meisten japanischen und europäischen Motorräder sind vollständig metrisch)
• Kolbenringkompressor – unerlässlich, um den Kolben und die Ringe zurück in die Zylinderbohrung zu führen, ohne dass ein Ring bricht
• Kolbenbolzen-Sicherungsringzange (die winzigen Sicherungsringe, die den Kolbenbolzen halten, gehen leicht verloren und sind ohne das richtige Werkzeug schwer zu installieren)
• Bohrlehre oder Messuhr um den Zylinderdurchmesser zu messen und festzustellen, ob die Bohrung innerhalb der Spezifikation liegt
• Fühlerlehren zur Prüfung des Kolbenring-Endspiels
• Kunststoff- oder Gummihammer (niemals einen Stahlhammer direkt auf Motorkomponenten verwenden)
• Dichtungsschaber und Oberflächenvorbereitungswerkzeuge zum Reinigen von Passflächen
• Motorständer oder eine stabile Werkbank, die den Motor oder das Fahrrad sicher abstützen kann
• Gewindebohrer-Set (mindestens M6, M8, M10) zum Reinigen oder Reparieren beschädigter Gewinde im Kurbelgehäuse
• Werks-Servicehandbuch für Ihr spezielles Motorradmodell – keine allgemeine Anleitung, sondern das tatsächliche Herstellerhandbuch mit Drehmomentangaben und Montagereihenfolgen

Wenn Sie noch kein Bohrmessgerät besitzen, müssen Sie mit Kosten rechnen 40 bis 150 $ auf einem anständigen. Ein Kolbenringkompressor läuft umher 15 bis 60 $ . Diese sind nicht optional – sie sind von grundlegender Bedeutung für die korrekte Ausführung der Arbeit.

Schritt-für-Schritt-Übersicht über den Austausch eines Motorradzylinders

Der folgende Prozess gilt im Großen und Ganzen für die meisten Viertakt-Einzel- und Parallel-Twin-Motorradmotoren. V-Twin-, Reihenvierzylinder- und andere Konfigurationen folgen den gleichen Prinzipien, sind jedoch komplexer. Vergleichen Sie jeden Schritt immer mit Ihrem spezifischen Servicehandbuch.

Schritt 1 – Vorbereitung und Sicherheit

Lassen Sie den Motor vollständig abkühlen – mindestens zwei Stunden nach dem letzten Lauf. Den Minuspol der Batterie abklemmen. Lassen Sie das Motoröl ab, indem Sie die Ablassschraube entfernen und es in eine geeignete Auffangwanne fließen lassen. Wenn Ihr Motor flüssigkeitsgekühlt ist, lassen Sie auch das Kühlmittel ab. Der Kraftstoff sollte am Benzinhahn abgestellt und die Kraftstoffleitung abgeklemmt werden.

Schritt 2 – Externe Komponenten entfernen

Entfernen Sie Verkleidungen, Seitenabdeckungen und andere Karosserieteile, die den Zugang zum Motor blockieren. Trennen Sie das Auspuffrohr vom Zylinderkopf – diese Schrauben werden oft durch Hitzezyklen festgefressen und müssen möglicherweise am Vorabend mit Kriechöl aufgetragen werden. Entfernen Sie den Vergaser oder das Drosselklappengehäuse. Trennen Sie das/die Zündkerzenkabel und entfernen Sie die Zündkerze(n).

Schritt 3 – Entfernen Sie den Zylinderkopf

Der Zylinderkopf sitzt oben auf dem Zylinder und muss zuerst entfernt werden. Lösen Sie den Steuerkettenspanner, bevor Sie die Neinckenwelle(n) entfernen. Entfernen Sie die Kipphebelabdeckung und dann die Nockenwelle. Achten Sie dabei sorgfältig auf die Nockensteuermarkierungen – ein Foto vor der Demontage ist obligatorisch. Die Kopfschrauben sollten über Kreuz (entgegen der Anzugsreihenfolge) und schrittweise gelöst werden, um ein Verziehen des Kopfes zu vermeiden. Typische Viertaktmotoren haben 4 bis 8 Zylinderkopfschrauben .

Schritt 4 – Entfernen Sie den Zylinder

Bei abgenommenem Kopf kann der Zylinder selbst vom Kurbelgehäuse abgehoben werden. Die meisten Zylinder werden durch die gleichen Bolzen festgehalten, die auch durch den Kopf geführt werden, was bedeutet, dass in vielen Ausführungen keine separaten Zylinderbefestigungen vorhanden sind. Einige Motoren verfügen jedoch über separate Basisschrauben. Der Zylinder sollte vom Kolben nach oben gleiten – widerstehen Sie dem Drang, ihn heftig zu schaukeln, wenn er festsitzt. Durch leichtes Klopfen mit einem Gummihammer um die Grundrippen lösen sich diese normalerweise. Sobald Sie den Kolben entfernt haben, legen Sie ihn vorsichtig beiseite, um eine Beschädigung der Lamellen zu vermeiden.

Schritt 5 – Überprüfen und entfernen Sie den Kolben

Bei ausgebautem Zylinder liegt der Kolben auf der Pleuelstange frei. Entfernen Sie die Sicherungsringe der Kolbenbolzen mit der richtigen Zange – diese kleinen Ringe können durch die Garage fliegen und sind kaum wiederzufinden. Schieben Sie den Kolbenbolzen heraus und entfernen Sie den Kolben. Untersuchen Sie den Kolben auf Riefen, Risse oder kollabierte Ringstege. Beim Einbau eines neuen oder überholten Zylinders müssen immer alte Kolbenringe ausgetauscht werden.

Schritt 6 – Überprüfen und messen Sie den neuen Zylinder

Messen Sie vor dem Einbau die neue Zylinderbohrung an mehreren Punkten – oben, in der Mitte und unten – und in zwei senkrechten Ausrichtungen. Stellen Sie sicher, dass der Bohrungsdurchmesser mit der Spezifikation für Ihre Kolbengröße übereinstimmt. Überprüfen Sie das Spiel zwischen Kolben und Bohrung (normalerweise). 0,02 bis 0,05 mm für die meisten Viertaktmotoren). Überprüfen Sie die Endabstände der Kolbenringe, indem Sie jeden Ring in die Bohrung einsetzen und mit einer Fühlerlehre messen.

Schritt 7 – Installieren Sie den neuen Zylinder

Montieren Sie den neuen Kolben mit neuen Ringen und einem neuen Kolbenbolzen, falls erforderlich. Bringen Sie die neue Basisdichtung an der Kontaktfläche des Kurbelgehäuses an – verwenden Sie niemals alte Dichtungen wieder. Ölen Sie die Zylinderbohrung und die Kolbenringe leicht ein. Positionieren Sie die Ringspalte sorgfältig gemäß den Herstellerangaben (Spalten sollten nicht ausgerichtet sein, da dies zu einem Durchblasen führen würde). Komprimieren Sie die Ringe mit dem Kolbenringkompressor und schieben Sie dann den Zylinder langsam über den Kolben. Sobald der Zylinder die Ringe passiert hat, rastet er auf den Kurbelgehäusebolzen ein.

Schritt 8 – Zusammenbau und endgültiges Drehmoment

Den Zylinderkopf mit einer neuen Kopfdichtung wieder einbauen. Ziehen Sie alle Kopfschrauben in der richtigen Reihenfolge und in der Regel in mehreren Schritten vorschriftsmäßig an – zum Beispiel zuerst mit 20 Nm , dann zur vollständigen Spezifikation von 40–60 Nm abhängig von der Motorkonstruktion. Bauen Sie die Nockenwelle wieder ein und achten Sie darauf, dass die Steuermarkierungen genau ausgerichtet sind. Stellen Sie die Spannung der Steuerkette ein. Installieren Sie alle externen Komponenten in umgekehrter Reihenfolge des Ausbaus wieder. Füllen Sie gegebenenfalls frisches Motoröl und Kühlmittel nach.

Schritt 9 – Erster Start und Einlauf

Bevor Sie starten, lassen Sie den Motor bei entfernter Zündkerze kurz durchdrehen, um Öldruck aufzubauen, ohne den Motor zu zünden. Den Stopfen wieder einbauen, dann starten und sofort auf Öllecks, Kühlmittellecks und ungewöhnliche Geräusche achten. Ein neuer Motorradzylinder erfordert normalerweise eine angemessene Einlaufzeit 500 bis 1.000 km Fahren Sie mit wechselnder Last und vermeiden Sie während dieser Zeit anhaltend hohe Drehzahlen. Wechseln Sie das Öl am Ende der Einlaufzeit, um alle feinen Metallpartikel auszuspülen.

Wie schwierig ist es im Vergleich zu anderen gängigen Motorradreparaturen?

Wenn Sie den Zylinderaustausch in einen Kontext stellen, können Sie Ihre Erwartungen besser kalibrieren. In der folgenden Tabelle wird der Austausch von Motorradzylindern hinsichtlich Schwierigkeit und Zeit mit anderen gängigen Reparaturarbeiten verglichen.

Die Erkenntnis aus diesem Vergleich ist, dass der Austausch von Zylindern fest im mittleren bis fortgeschrittenen Bereich angesiedelt ist. Es handelt sich nicht um die komplexeste Motorarbeit, die möglich ist, aber sie geht um mehrere Schritte über die grundlegende Wartung hinaus. Wenn Sie bereits Ventilspielarbeiten durchgeführt haben, ist der Austausch des Zylinders eine logische nächste Herausforderung – es ist mehr Demontage erforderlich, aber die Prinzipien sind die gleichen.

Was den Austausch von Motorradzylindern schwieriger macht, als es aussieht

Es gibt mehrere Faktoren, die unerfahrene Mechaniker überraschen. Wer sie frühzeitig kennt, beugt vermeidbaren Ausfällen vor.

Festsitzende oder abgenutzte Befestigungselemente

Motorbefestigungen unterliegen extremen Hitzezyklen. Schrauben, die schon seit Jahren an Ort und Stelle sind – insbesondere die Schrauben des Abgaskrümmers und die Zylinderstehbolzen – sind häufig durch Rost oder Gewindekorrosion festgefressen. Eine festsitzende Schraube mit Gewalt zu lösen und eine gebrochene Schraube aus einem Zylinder oder Kurbelgehäuse zu entfernen, ist eine wirklich schwierige Aufgabe, die Präzisionsbohr- und Gewindeausziehwerkzeuge erfordert. Durch das Auftragen von Kriechöl 24 bis 48 Stunden vor der Demontage und die Verwendung eines Schlagschraubers statt einer Ratsche für das anfängliche Losbrechmoment wird dieses Risiko drastisch reduziert.

Cam-Timing-Fehler

Der Wiedereinbau der Nockenwelle mit falscher Steuerzeit ist einer der häufigsten – und katastrophalsten – Fehler beim Zusammenbau. Sogar unterwegs ein Zahn am Steuerkettenrad kann beim Zünden des Motors zu einem Ventil-Kolben-Kontakt führen. Bei Motoren mit Presspassung (bei denen sich Ventil- und Kolbenwege überlappen) führt dies zu einer sofortigen Verformung der Ventile und zur Zerstörung des Motors. Fotografieren Sie die Nockensteuermarkierungen vor dem Zerlegen aus mehreren Winkeln und überprüfen Sie sie erneut, bevor Sie den Motor nach dem Zusammenbau von Hand drehen.

Fehler beim Einbau des Kolbenrings

Kolbenringe haben eine bestimmte Ausrichtung – viele haben eine Ober- und Unterseite, die durch einen Punkt oder das Wort „TOP“ gekennzeichnet sind. Wenn ein Ring verkehrt herum eingebaut wird, kann dies zu Ölverbrauch, schlechter Kompression oder dazu führen, dass der Ring beim ersten Wärmezyklus bricht. Darüber hinaus müssen die Ringe in der richtigen Nut eingebaut werden – Kompressionsringe kommen in die oberen Nuten, die Ölabstreifring-Baugruppe kommt in die untere Nut. Eine Vermischung führt zu einem sofortigen Motorschaden.

Oberflächenvorbereitung der Passflächen

Altes Dichtungsmaterial, das auf der Zylinderbasis oder den Zylinderkopf-Passflächen zurückbleibt, verursacht Kompressionslecks, selbst wenn eine neue Dichtung eingebaut ist. Das Entfernen des gesamten alten Dichtungsmaterials, ohne die Aluminium-Dichtungsoberfläche zu beschädigen, erfordert Geduld und die richtige Schabertechnik – Kunststoffschaber, ergänzt durch sehr feine Schleifpads, keine Metallschaber, die aggressiv über die Oberfläche gezogen werden. Jede Furche tiefer als ungefähr 0,1 mm das über einen Dichtungsbereich läuft, kann ein dauerhaftes Leck verursachen.

Falsche Drehmomentfolge

Kopfschrauben müssen in einer bestimmten Kreuzreihenfolge und in mehreren Schritten angezogen werden. Wenn Sie eine Schraube vollständig anziehen, bevor Sie mit der nächsten fortfahren, wird die Kopfdichtung ungleichmäßig gezogen, was zu Verformungen oder örtlich begrenzten Undichtigkeiten führt. Ein verzogener Kopf ist ein teures Problem – erneuern oder ersetzen. Die Reihenfolge ist immer im Servicehandbuch angegeben und muss genau eingehalten werden. Dies ist kein Bereich, in dem eine Annäherung akzeptabel ist.

Wie sich die Motorkonfiguration auf den Schwierigkeitsgrad auswirkt

Nicht alle Arbeiten an Motorradzylindern sind gleich schwierig. Motorlayout und -design haben einen erheblichen Einfluss auf den Zeitaufwand und die Komplexität.

Einzylindermotoren

Trailbikes, Dual-Sport-Bikes und viele kleine Pendler verwenden einen Einzylindermotor – manchmal auch „Klopfer“ genannt. Das sind die Die am besten zugänglichen Motoren für Heimwerker-Zylinderarbeiten . Mit nur einem Zylinder, einem Kolben und einer unkomplizierten obenliegenden Nockenarchitektur in den meisten modernen Designs ist die Arbeit für einen Heimmechaniker mittleren Niveaus zu bewältigen. Rechnen Sie mit 8–14 Stunden für den ersten Versuch mit einem typischen 250–500-cm³-Klopfer.

Parallel-Twin-Motoren

Parallel-Twin-Motoren sind in mittelgroßen Adventure- und Roadster-Motorrädern beliebt und verdoppeln die Anzahl der Komponenten, teilen sich aber in den meisten Konstruktionen ein Zylinderblockgehäuse. Beim Ausbau des Zylinders müssen in der Regel beide Kolben gleichzeitig bearbeitet werden. Die Aufgabe ist etwa 40–60 % komplexer als bei einem Einzylinder-Äquivalent. Bei einigen Rahmenkonfigurationen kann der Zugang zur Rückseite des Motors ebenfalls eingeschränkt sein.

V-Twin-Motoren

V-Twin-Motorradmotoren, die man bei Cruisern und einigen Performance-Motorrädern findet, verfügen über zwei separate Zylinder, die in einem Winkel zueinander montiert sind. Technisch gesehen kann jeder Zylinder einigermaßen unabhängig gewartet werden, der Zugang zum hinteren Zylinder ist jedoch häufig durch den Rahmen, den Kraftstofftank und andere Komponenten stark eingeschränkt. Bei einigen V-Twin-Konstruktionen kann es erforderlich sein, den Motor für den hinteren Zylinder aus dem Rahmen zu entfernen, was den Umfang der Arbeit erheblich erhöht.

Reihenviermotoren

Sportmotorräder und Hochleistungs-Roadster verwenden häufig Reihenviermotoren. Der Austausch eines Motorradzylinders an einem Vierzylinder-Reihenmotor erfordert in der Regel zunächst den vollständigen Ausbau des Motors aus dem Rahmen – der Motor ist zu breit und die Zylinder sind zu eng gepackt für Arbeiten am oberen Ende des Rahmens. Wenn der Motor auf einem Ständer steht, ist der Prozess einfacher zu handhaben, aber die schiere Anzahl der Komponenten (vier Kolben, vier Ringsätze, vier Ventiltriebe) macht dies zu einem erheblichen Unterfangen. Budget 20–40 Stunden für den Austausch eines Reihenvierzylinders als Erstauftrag.

Kosten für den Austausch eines Motorradzylinders: Heimwerker vs. Profi

Die Kosten sind ein wichtiger Faktor bei der Entscheidung „Heimwerken“ oder „Ladenbau“. Die folgende Aufschlüsselung deckt die typischen Kosten für beide Ansätze bei verschiedenen Motortypen ab.

Der Kostenvorteil von DIY ist real – Sie können sparen 400 bis 1.200 US-Dollar oder mehr, abhängig von den Shop-Preisen. Allerdings kann eine verpatzte Heimwerkerarbeit, bei der eine Werkstatt die Fehler diagnostizieren und beheben muss, erheblich mehr kosten, als sie einfach von Anfang an professionell erledigen zu lassen. Das finanzielle Argument für Heimwerken gilt nur, wenn Sie die Arbeit richtig ausführen.

Nachrüstbare Zylinderoptionen – insbesondere für beliebte Modelle – können die Teilekosten erheblich senken. Ein überholter oder nachgerüsteter Zylinder für eine herkömmliche Yamaha WR250R oder Honda CRF450 kann kostenintensiv sein 90–200 $ versus 300–600 $ für OEM. Die Qualität variiert erheblich zwischen den Aftermarket-Anbietern. Informieren Sie sich daher über bestimmte Marken, bevor Sie sich verpflichten.

Anzeichen dafür, dass ein Motorradzylinder jetzt Aufmerksamkeit erfordert

Das frühzeitige Erkennen von Zylinderproblemen verhindert einen katastrophalen Motorausfall, der einen Zylinderaustausch in eine komplette Motorüberholung verwandeln würde. Achten Sie auf diese Warnzeichen.

• Blauer oder grauer Rauch aus dem Auspuff – insbesondere beim Anfahren oder Abbremsen – weist darauf hin, dass Öl in der Brennkammer brennt, häufig aufgrund verschlissener Ringe oder einer verschlissenen Bohrung
• Schnell steigender Ölverbrauch ohne sichtbare äußere Lecks – Verbrauch von mehr als 100 ml pro 1.000 km erfordert eine Untersuchung
• Kompressionsverlust – ein Kompressionstest zeigt mehr als an 10–15 % Werte unterhalb der Werksspezifikation weisen auf Zylinder- oder Ventilprobleme hin
• Ein Nasskompressionstest, der eine deutliche Verbesserung gegenüber einem Trockentest zeigt (bei dem vor dem Test eine kleine Menge Öl in den Zylinder gespritzt wird), bestätigt eher einen Ausfall der Ring-zu-Bohrungs-Dichtung als Ventilprobleme
• Metallische tickende oder klappernde Geräusche, die mit der Drehzahl zunehmen und vorher nicht vorhanden waren
• Ein Motor, der sich im kalten Zustand nur schwer starten lässt, im warmen Zustand jedoch einwandfrei funktioniert – insbesondere bei Einzylinder-Motorrädern – kann auf eine niedrige Kompression hinweisen
• Chronische Überhitzung eines flüssigkeitsgekühlten Motors ohne offensichtlichen Fehler im Kühlsystem kann darauf hindeuten, dass Verbrennungsgas über einen gerissenen Zylinder oder eine durchgebrannte Kopfdichtung in das Kühlsystem gelangt

Sollten Sie es selbst machen oder in ein Geschäft bringen?

Das ist die zentrale Frage, und die Antwort hängt von einer ehrlichen Selbsteinschätzung in mehreren Dimensionen ab.

Machen Sie es selbst, wenn:

• Sie haben an Ihrem eigenen Fahrrad zuvor mindestens die Einstellung des Ventilspiels oder den Ausbau der Nockenwelle durchgeführt
• Sie besitzen die erforderlichen Spezialwerkzeuge – insbesondere einen Drehmomentschlüssel und ein Bohrmessgerät – oder können diese ausleihen
• Sie verfügen über das Werks-Servicehandbuch für Ihr spezifisches Modell
• Sie können sich die Zeit leisten – planen Sie deutlich mehr Zeit ein, als Sie erwarten, insbesondere beim ersten Versuch
• Das Motorrad ist nicht Ihr Haupttransportmittel und Sie können sich Ausfallzeiten leisten, wenn Komplikationen auftreten
• Sie arbeiten an einem einfachen Einzylindermotor und nicht an einem komplexen Reihenvierzylinder oder V-Twin mit schlechtem Zugang

Bringen Sie es in ein Geschäft, wenn:

• Dies wäre Ihre erste motorinterne Reparatur und Sie haben noch nie ein Top-End zerlegt
• Sie haben keinen Drehmomentschlüssel – das ist bei Motorarbeiten wirklich nicht verhandelbar
• Der Motor ist eine komplexe Mehrzylinderkonfiguration mit schwierigem Zugang
• Der Zylinderschaden ist sekundär zu einem anderen schwerwiegenden Problem – einem festsitzenden Motor oder verbogenen Ventilen –, das eine umfassendere Diagnose und Reparatur erfordert
• Das Motorrad ist eine hochwertige Maschine und ein Fehler wäre finanziell verheerend
• Sie müssen das Fahrrad innerhalb einer bestimmten, kurzen Zeitspanne wieder fahrbereit machen

Es lohnt sich auch, einen Mittelweg in Betracht zu ziehen: Nehmen Sie die Demontage und den erneuten Zusammenbau selbst vor, bringen Sie den nackten Zylinder jedoch in eine Werkstatt, um die Bohrung zu messen und bei Bedarf zu honen. Maschinenwerkstätten mit Berufserfahrung im Motorenbereich berechnen ca 50–150 $ zum Prüfen, Messen und Honen eines Motorradzylinders – Sie erhalten professionell geprüfte Teile und können gleichzeitig den größten Teil der Arbeitsersparnis beibehalten.

Überholter oder neuer Motorradzylinder: Welcher sollte man wählen?

Bei der Beschaffung eines Ersatzzylinders haben Sie mehrere Möglichkeiten, jeweils mit Kompromissen in Bezug auf Kosten, Verfügbarkeit und Qualität.

Neuer OEM-Zylinder

Ein neuer Originalhersteller-Zylinder ist die sicherste Wahl – garantiert die Einhaltung der Werksspezifikationen, keine unbekannte Verschleißhistorie und in den meisten Fällen vollständigen Garantieschutz. Es ist auch das teuerste. Bei beliebten Modellen stellt die OEM-Verfügbarkeit selten ein Problem dar. Bei älteren oder eingestellten Fahrrädern werden möglicherweise keine OEM-Teile mehr hergestellt, sodass andere Entscheidungen getroffen werden müssen.

Hochwertiger Aftermarket-Zylinder

Renommierte Aftermarket-Marken – wie Wiseco, Namura und Zylinder Works für Offroad-Bikes oder Athena für europäische Modelle – stellen Zylinder her, die die OEM-Spezifikationen erfüllen oder übertreffen. Zylinder funktioniert bietet beispielsweise mit Nikasil ausgekleidete Zylinder für viele beliebte Dirtbikes zum Preis von rund an 60–75 % der OEM-Kosten mit gleichwertiger Haltbarkeit. Informieren Sie sich vor dem Kauf über den spezifischen Markenruf Ihres Modells.

Überholter (aufgebohrter) Zylinder

Wenn die ursprüngliche Zylinderbohrung Riefen, aber keine Risse aufweist und statt einer Nikasil-Beschichtung eine austauschbare Stahlhülse verwendet wird, kann es möglich sein, sie in einer Werkstatt mit Übermaß aufbohren zu lassen und einen übergroßen Kolben einzubauen. Die meisten Motoren unterstützen eine oder zwei Übergrößenoptionen (typischerweise 0,25 mm und 0,50 mm), bevor der Bohrungsdurchmesser sichere Grenzen überschreitet. Dies kann die wirtschaftlichste Option sein, wenn die übergroßen Kolben und Ringe deutlich weniger kosten als eine neue Zylinderbaugruppe.

Gebrauchter Zylinder von einem Schrottmotor

Der Kauf einer gebrauchten Flasche von einem kaputten oder nicht fahrbereiten Spenderrad ist die riskanteste Option. Ohne Messung lässt sich der Bohrungszustand nicht überprüfen und eine verschlissene oder bereits reparierte Bohrung kann schnell versagen. Wenn Sie diesen Weg wählen, messen Sie immer die Bohrung vor dem Einbau und ersetzen Sie die Kolbenringe unabhängig vom offensichtlichen Zustand. Ziehen Sie dies nur in Betracht, wenn der Zylinder so günstig ist, dass der mögliche Ausfall ein akzeptables finanzielles Risiko darstellt.

Häufige Fehler, die einen einwandfreien Zylinderaustausch ruinieren

Dies sind die Fehler, die immer wieder in Forenbeiträgen von Fahrern auftauchen, deren Motoren kurz nach einem Zylinderwechsel ausfielen – manchmal innerhalb der ersten 100 km.

• Die Kopfdichtung wird nicht ausgetauscht Beim Wiedereinbau des Originalkopfes immer eine neue Dichtung einbauen, niemals eine komprimierte Dichtung wiederverwenden
• Vergessen, das Ventilspiel nach dem Zusammenbau zu überprüfen – der Einbau eines neuen Zylinders verändert das Verdichtungsverhältnis in manchen Fällen geringfügig und das Ventilspiel muss beim Zusammenbau immer überprüft werden
• Wenn die Kolbenringe nicht richtig sitzen, weil der Einfahrvorgang weggelassen wird – starkes Fahren unmittelbar nach dem Einbau verhindert, dass die Ringe richtig sitzen, was zu dauerhaftem Ölverbrauch führt
• Installieren Sie die Zylinderfußdichtung, ohne sicherzustellen, dass die Passstifte im Kurbelgehäuse sitzen – ein Zylinder, der aufgrund fehlender Passstifte leicht außermittig sitzt, wird undicht und kann reißen
• Überprüfen Sie vor dem Zusammenbau nicht, ob die Abstände zwischen den Ringenden den Spezifikationen entsprechen – zu enge Ringe fressen sich, wenn sie sich durch die Hitze ausdehnen
• Bei Verwendung von RTV-Dichtungsmittel anstelle einer geeigneten Dichtung kann Silikondichtmittel in die Ölkanäle gelangen und den Ölfluss zu kritischen Komponenten verstopfen
• Zu starkes Anziehen von Zylinderkopfschrauben – Aluminiumgewinde lösen sich leicht, und eine Reparatur von herausziehbaren Gewinden (Helicoil-Einsatz) in einem Zylinderkopf verursacht zusätzliche Kosten und Komplikationen
• Vergessen, den Sicherungsring am Kolbenbolzen wieder anzubringen – ein fehlender Sicherungsring führt dazu, dass der Kolbenbolzen unter Last seitwärts wandert und innerhalb von Minuten nach dem Starten des Motors katastrophale Schäden an der Zylinderwand verursacht

Endgültiges Urteil über die Schwierigkeit und ob es sich lohnt, es selbst zu tun

Der Austausch eines Motorradzylinders ist wirklich anspruchsvoll, aber absolut erreichbar für einen vorbereiteten, geduldigen Heimmechaniker. Die Schwierigkeit besteht nicht darin, dass ein einzelner Schritt technisch überwältigend ist, sondern in der über viele Schritte hinweg erforderlichen kumulativen Präzision, von denen jeder korrekt ausgeführt werden muss, damit der Motor anschließend zuverlässig läuft.

Die Arbeit belohnt methodische Vorbereitung: Lesen Sie das Handbuch, bevor Sie beginnen, sammeln Sie alle Werkzeuge und Teile vor der Demontage, fotografieren Sie alles, nehmen Sie in jeder relevanten Phase Messungen vor und widerstehen Sie der Versuchung, den Zusammenbau zu beschleunigen, wenn Sie zu 90 % fertig sind und den Motor starten möchten.

Bei den meisten Einzylinder-Motorradmotoren erfordert der erstmalige Austausch eines Zylinders in Eigenregie ein ganzes Wochenende konzentrierter Arbeit. Dieselbe Arbeit, die in einer kompetenten Motorradwerkstatt erledigt würde, wäre an einem Tag erledigt und würde Kosten verursachen 600 bis 2.000 US-Dollar je nach Teile- und Arbeitsaufwand. Die Entscheidung hängt letztendlich von Ihrem Vertrauen in Ihre eigene Präzision, der Zeit, die Ihnen zur Verfügung steht, und dem finanziellen Risiko ab, das Sie bereit sind, einzugehen, wenn etwas schief geht.

Wenn Sie mit der richtigen Einstellung an die Arbeit gehen – jede Drehmomentangabe als zwingend, jede Messung als wesentlich und jeden Schritt im Handbuch als die richtige Vorgehensweise und nicht als Vorschlag – betrachten, ist der Austausch des Motorradzylinders eine zutiefst zufriedenstellende Reparatur, bei der Sie mehr über Ihren Motor lernen als bei fast jeder anderen Arbeit am Motorrad.
